固泰普HardTape高强钢丝加固带

产品简介

固泰普 HardTape高强钢丝加固带是根据公司发明专利（发明专利号ZL 2018 1137 4053.4),使用拉伸强度不低于3000兆帕MPa的热镀锌微细钢丝绳做主要承载原料，利用专有装备生产的高强钢丝复合加固材料。

固泰普hardtape高强钢丝加固带具有不小于3000MPa的拉伸强度，不小于2.05GPa的高弹性模量,耐腐蚀抗老化（热镀锌钢丝，镀锌含量不小于30g/KG）,剪切强度高,易与建筑砂浆结合，施工方便,增强建筑结构性能和强度，提高建筑使用寿命，与高延性混凝土或无机砂浆组成的高强钢丝加固带复合材料具有与被加固建筑结构基体一样的膨胀系数，浑然一体，没有碳纤维加固材料易分层剥离缺点，是传统建筑加固产品碳纤维布，碳纤维板，普通钢板的升级换代产品。

优点

1. 具有不小于3000MPA热镀锌钢丝的耐腐蚀高抗拉强度；
2. 可以与各种有机无机砂浆结合，如聚合物砂浆，高延性混凝土等，适应性广；
3. 具有高强钢丝的金属弹性，产品天生平直，易于牵伸进行结构加固施工；
4. 与建筑砂浆组成的钢丝混凝土结构，膨胀系数与被加固基体结构相同，浑然一体，无剥离分层现象；
5. 使用寿命与被加固基体材料一样长；

应用领域

• - 砖砌体，天然石材砌体，凝灰岩砌体，钢筋混凝土， 预应力钢筋混凝土、木结构和钢结构建筑等翻新和抗震加固；

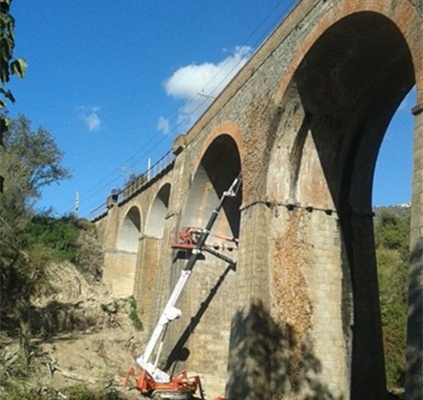

• - 砖砌体，天然石材和凝灰岩拱门、拱顶和圆顶结构的加固

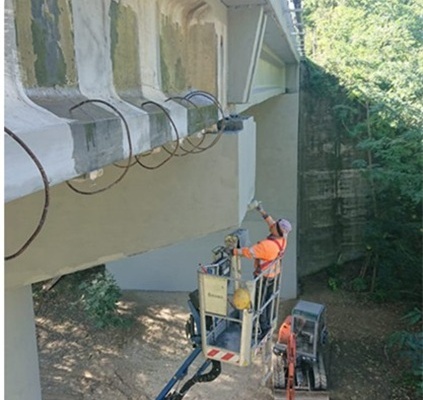

• - 砌体和钢筋混凝土结构部件的加固；
• - 抗弯、抗剪和约束加固,砖、天然石材、凝灰岩和砖石面板和钢筋混凝土截面 ;
• - 木构件的抗弯、抗剪和约束加固;
• - 钢梁的抗弯加固- 例如砌体加固中加固顶环梁;
• - 外挂石材结构的修补和加固；

使用方法

施工准备

超高强度镀锌钢丝加固带HardTape 整卷备好待用。加固带可以用手剪或者电动剪沿着横向与钢丝成直角，按照需要的长度进行剪切，这样可以全幅宽使用；也可以用美工刀沿着纵向钢丝方向裁切需要的宽度；这样可以保证整个加固带性能完好无损。禁止用砂轮或金属圆盘刀片对镀锌钢丝进行热切，这样会导致高强钢丝退火严重影响产品性能。

建筑结构基底处理

基底应该进行检查处理并适当清洁，由现场施工监理按照施工规范要求判断是否符合施工条件。

如果建筑基底符合要求，就按照HardTape加固带施工规范进行。

如果建筑基底强度等级不够，表面不平，或有各种损坏，必须根据现场监理要求进行下面步骤

 1. 对于砖石、凝灰岩和天然石材基材:

• - 全部剔除以前施工留下的所有影响粘接强度的残渣，包括石材上的砂浆;
• - 喷刷足够的符合建筑标准要求的界面剂;
• -为确保结构连续性，如果图纸要求或现场监理认为有必要，可以进行重新砌筑基底；
• -根据厚度需要可用拉法基生产的NHL3.5纯石灰粘接剂或其他类似产品对基材进行喷涂增加粘接力；
• - 如果使用无机粘接剂胶凝剂与HardTape加固带组合使用，必须对基底进行充分湿润和拉毛，钢筋混凝土或砌体基底粗糙度至少 5 毫米。

 2. 用于钢筋混凝土基材或预应力钢筋混凝土基底:

• - 用机械或水力剔除弱化混凝土部位，确保基底表面粗糙度满足以下条件：
• - 如果使用无机粘接砂浆，表面粗糙度至少 5 毫米；
• - 如果使用环氧树脂粘接砂浆，表面粗糙度至少 0.5 毫米；
• - 用钢丝刷手动或机械清除去除钢筋上的锈迹，或者进行喷砂;
• - 用无机矿物粘接剂对基底表面进行找平；

施工

高强钢丝加固带建筑加固系统是使用有机或无机砂浆（粘接剂）做为粘接材料，用高强钢丝加固带HardTape做为骨架加筋材料，对建筑结构进行加固增强的新型加固施工技术。

必须确保有足够的粘接砂浆对基材进行找平涂抹（平均厚度≈ 3-5 毫米），以使加固带HardTape可以进行均匀铺设并压入粘接砂浆。

在钢筋混凝土的基材上使用环氧树脂矿物粘合剂基质时，可以喷涂混凝土界面剂使基底匀化，让界面剂有足够活化时间，喷涂界面剂前对基底喷水湿润。

在使用第一层 矿物砂浆粘接剂之前，基材必须清洁、干燥、无潮和粗糙，通过手工或机械打磨，表面粗糙度至少为 0.5 毫米。

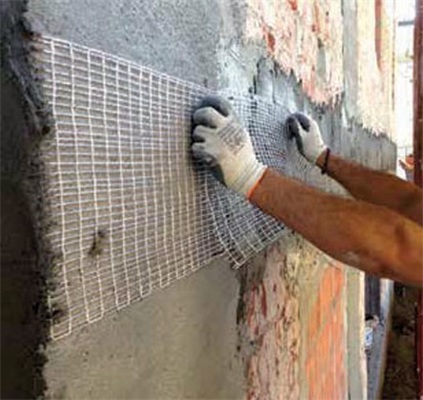

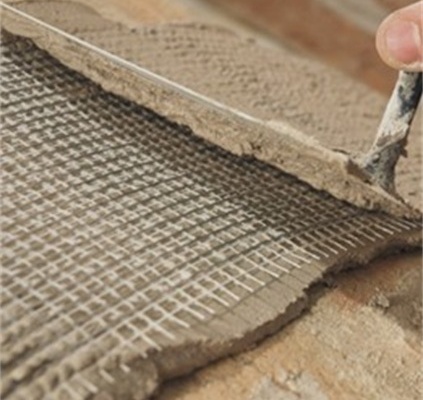

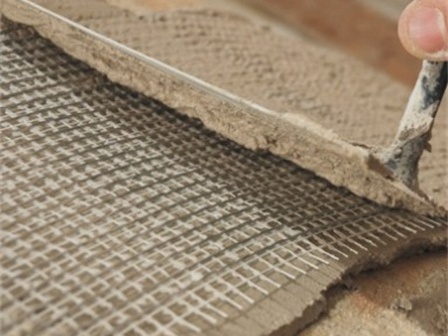

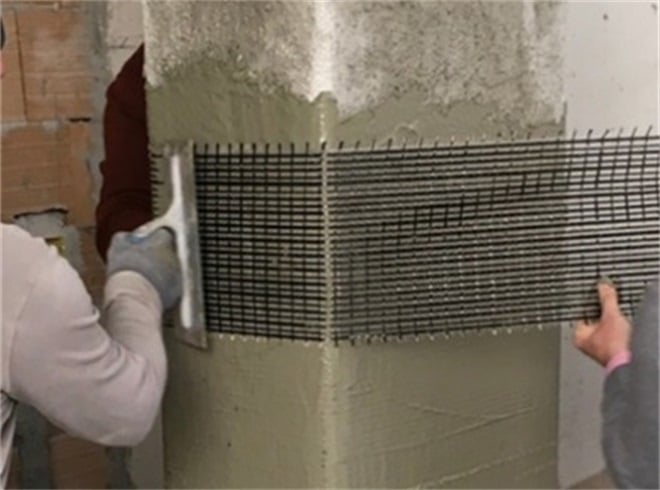

第一层砂浆的平均厚度必须为≈ 2 - 3 mm，然后在砂浆仍然湿润的情况下,把高强钢丝加固带Hardtape用泥抹子或钢辊压实，确保加固带完全融入第一层砂浆中，并检查是否有钢丝露在砂浆表面，接着施加第二层砂浆，确保第一层和第二层砂浆之间保持最佳粘合力。

如果需要加固带纵向搭接，搭接长度不小于 20 厘米（环氧树脂砂浆）和 30 厘米（无机砂浆）。

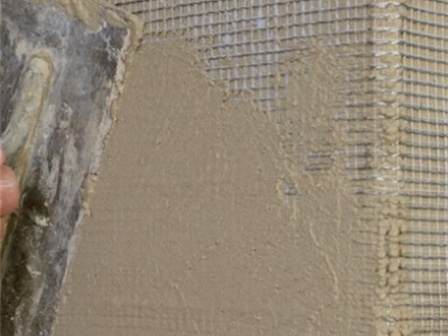

不管使用有机还是无机砂浆，都要在第一层砂浆没有完全固化前施加第二层砂浆，并对表面进行收浆压实找平（有机砂浆配高强钢丝加固带HardTape系统总厚度≈ 3-4 毫米，矿物质无机砂浆配高强钢丝加固带HardTape系统的总厚度≈ 5-8 毫米），以便完全压入高强钢丝加固带HardTape增强材料消除空洞等瑕疵。

如还要铺设第二层加固带HardTape,应该在其湿润时进行第二层施工

如果使用环氧树脂砂浆，我们建议在树脂砂浆仍然湿润时，表面喷涂一层矿物石英砂，以便为后续层提供更好的附着力。

总结

固泰普HardTape高强钢丝加固带建筑加固修补系统是以高强钢丝加固带HardTape做为加固骨架材料，结合无机或有机砂浆粘接剂组成建筑加固系统，对砖石、凝灰岩或天然石材构件进行修复、结构加固、改善或抗震。

该过程按以下方式进行：

1. 使用混凝土界面剂对退化、弱化、非粘性或非平面表面基底进行修复；
2. 准备基底，通过手工或机械打磨基底，保证粗糙度至少为 5 毫米，清洁，干燥;
3. 铺设第一层平均厚度为≈3-5毫米的细粒粘接砂浆，可以先用NHL3.5纯石灰水溶液进行打底;

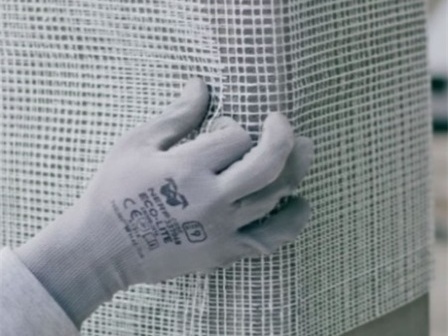

4. 当砂浆仍然湿润时，铺设超高强度镀锌钢丝加固带HardTape，然后用光滑的泥抹子或金属辊用力按压，确保HardTape加固带完全浸入砂浆，避免形成任何缝隙或气泡，这些会损害加固带与基底的粘合力;
5. 在未干透的第一层砂浆上施加第二层砂浆，直到加固带与砂浆完全结合，使整体厚度≈5-8毫米;
6. 如有必要，对设计要求的所有后续加固层重复步骤（4）和（5）;

产品性能规格参数

HardTape高强钢丝加固带主要性能如下表格

产品检测报告

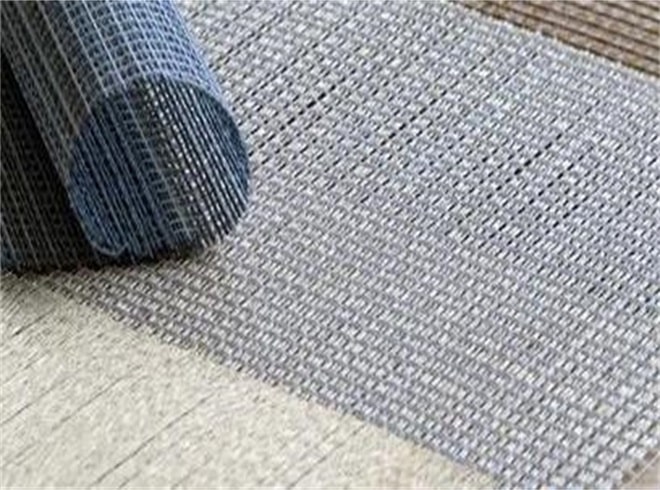

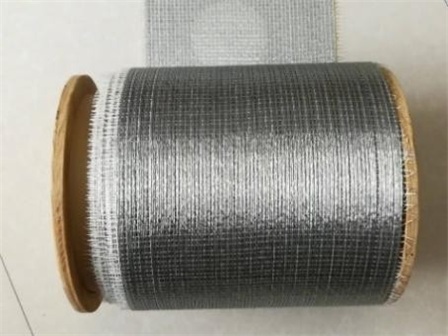

产品图片
