炼焦厂焦炭成品库混凝土墙体采用固泰普高强钢丝加固带加固维修

炼焦厂成品库储存的焦炭成品温度高且变化剧烈，酸性环境腐蚀严重，成品库应力应变波动大，传统的碳纤维环氧树脂加固和粘钢加固都无法适用，我们选用高强钢丝加固带配合耐腐蚀耐高温特种砂浆进行加固改造，可以确保安全运行20年。

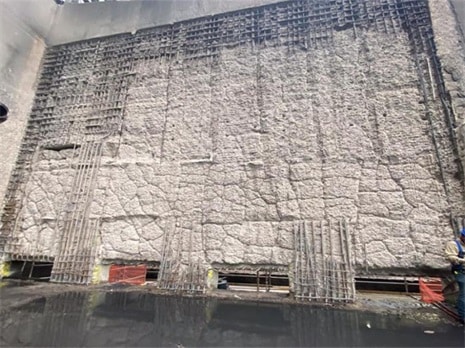

国内某大型焦炭厂成品焦炭堆料库，高达20米的钢筋混凝土结构围护墙，因为长期在焦炭成品挤压，温度剧烈变化造成的循环应力，混合焦炭厂各种腐蚀性气体液体联合作用下，面向焦炭一侧墙体出现大面积混凝土保护层脱落，面层开裂，多数开裂部位露筋。

该项目原来选用碳纤维环氧树脂对受损混凝土围护墙体进行加固维修，使用三个月后，因为成品焦炭高温炙烤挤压，碳纤维环氧树脂修补层大面积变色老化，变软变脆，部分地方树脂修补层与基体混凝土结构分层剥离，也就是通常说的开胶了。

经业主设计院联合考察后选用高强钢丝加固带与耐高温特种水泥砂浆进行二次修补加固，剔除掉原有环氧树脂碳纤维残留，对病害混凝土部位喷砂打磨，高压清水冲洗干燥后，涂刷界面剂，根据计算，采用3层耐高温特种水泥砂浆和2层600克/平方米热镀锌高强钢丝加固带组成的纲丝织物加固系统SRS进行修补加固，该加固修补方法使用热镀锌高强钢丝加固带与耐高温水泥砂浆构成特种钢丝混凝土修补层，该修补层成分结构与基体钢筋混凝土完全一样，拉伸强度，应变量都优于基体材料，用超声波探伤测试表明，该修补加固层与基体材料紧密结合，融为一体，没有出现空鼓开裂现象，完全达到设计要求。项目完工3年来没有出现任何问题，该焦炭成品库一直在正常使用。
